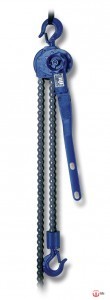

Wciągnik z grzechotką RZV przeznaczony jest do użycia z łańcuchem rolkowym, o nośności 0,8t -6,3t. Posiada szerokie zastosowanie w branżach takich jak górnictwo, leśnictwo czy budownictwo. Przydatny okaże się wszędzie tam, gdzie potrzebne jest manipulowanie ciężarami. Sprawdzi się do prac montażowych i manewrowych, napinania ogrodzeń, prac ratowniczych, holowania ciężarów i prac w trudnych warunkach min. w hutach i kopalniach.
Wciągnik wyróżnia się przede wszystkim prostą obsługą, odpornością na trudne warunki pracy, solidną konstrukcją i wyposażeniem w bezpiecznik przeciprzeciążeniowy.
Typ | Nośność (t) |
Ilość łańcuchów nośnych | Siła sterowania (N) |
Prędkość * podnoszenia (m/min) |

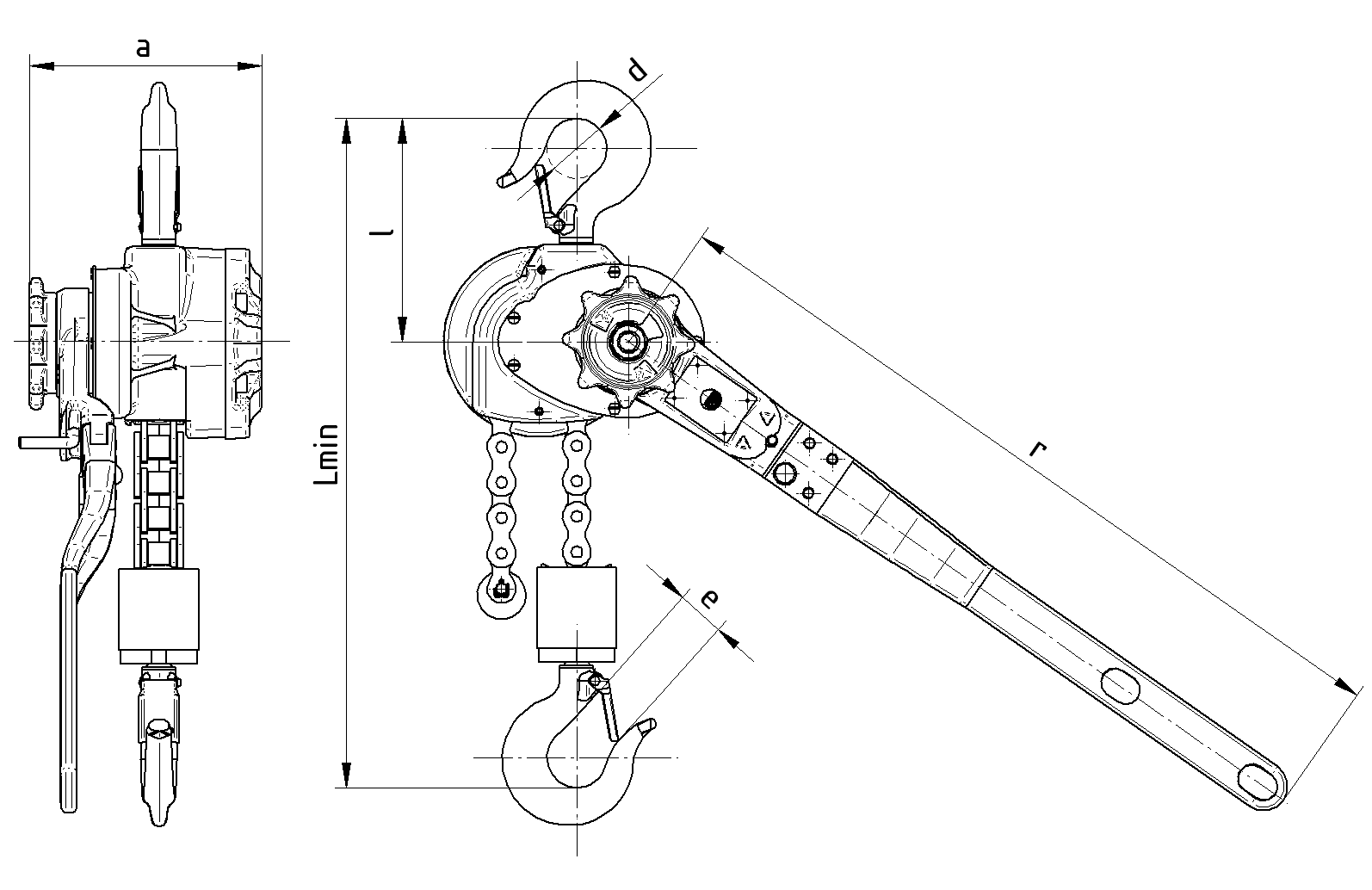

Wymiary główne (mm) | Ciężar (kg) |
Przyrost ciężaru na 1m wysokości podnoszenia (kg) |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
a | d | e (min) |
l | L (min) |
r | |||||||
RZV | 0,8 | 1 | 400 | 1,27 | 145 | 36 | 23,5 | 145 | 327 | 560 | 9,5 | 1,5 |
1,6 | 1 | 370 | 0,52 | 165 | 43 | 29,5 | 160 | 395 | 560 | 17 | 2,7 | |
3,2 | 2 | 370 | 0,26 | 165 | 50 | 35,5 | 223 | 500 | 560 | 24,5 | 5,4 | |
5 | 3 | 440 | 0,22 | 160 | 56 | 39,5 | 213 | 555 | 560 | 41 | 8,1 | |
6,3 | 4 | 430 | 0,17 | 160 | 63 | 48 | 260 | 640 | 560 | 46 | 10,8 | |
* obliczono przy założeniu 48 ruchów dźwignią ręczną na minutę. (1 cykl = ruch dźwignią ręczną z jednego skrajnego położenia do drugiego skrajnego położenia i z powrotem) |
